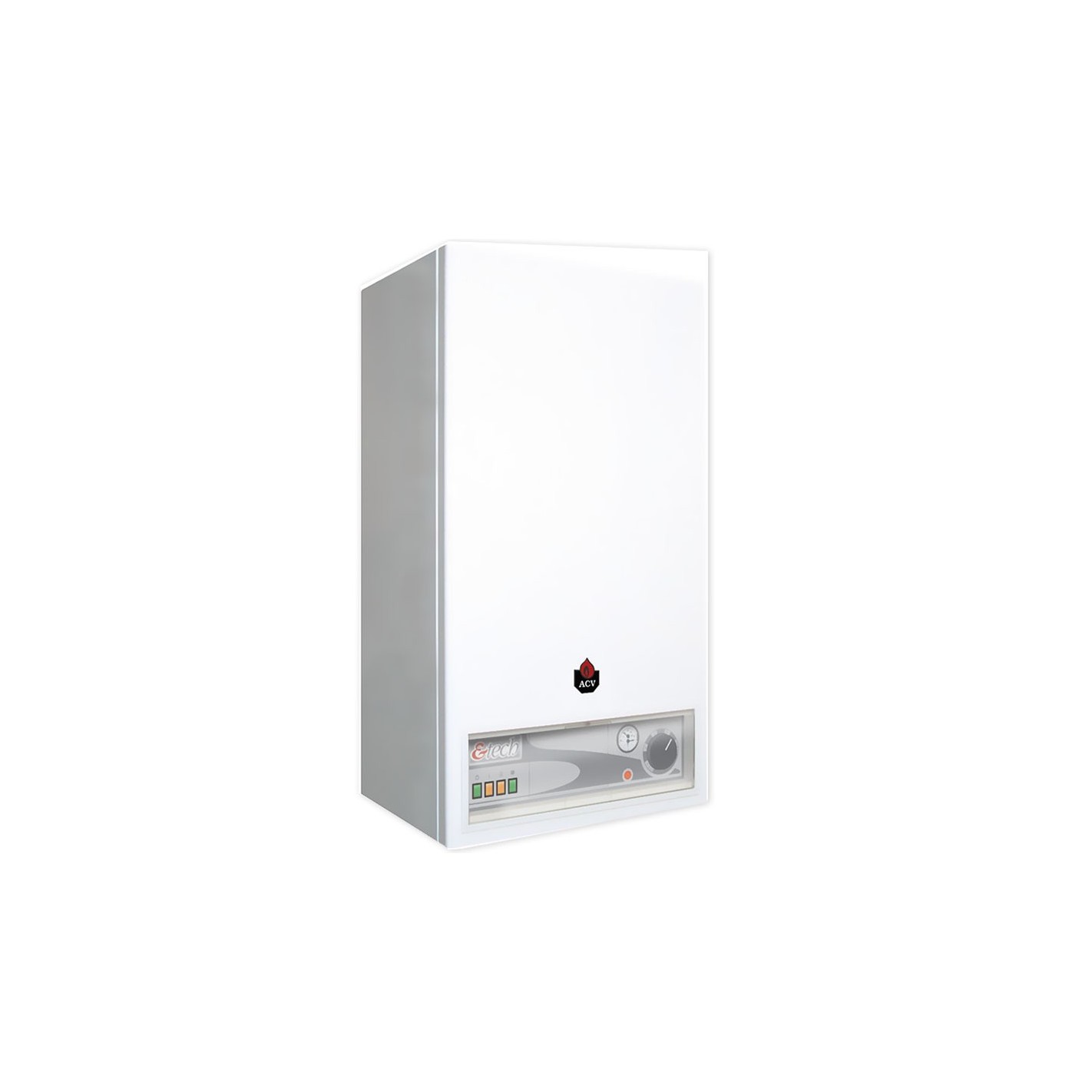

Caldera eléctrica ACV E-TECH W22 TRIFAS.

Características de la caldera eléctrica ACV  E-Tech W 22 Trifásica

La caldera eléctrica ACV E-Tech es una caldera para sólo calefacción con potencia ajustable a máxima 21,6 kw o a mínima de 14,4 kW. El cuerpo de calefacción es de acero de gran grosor.

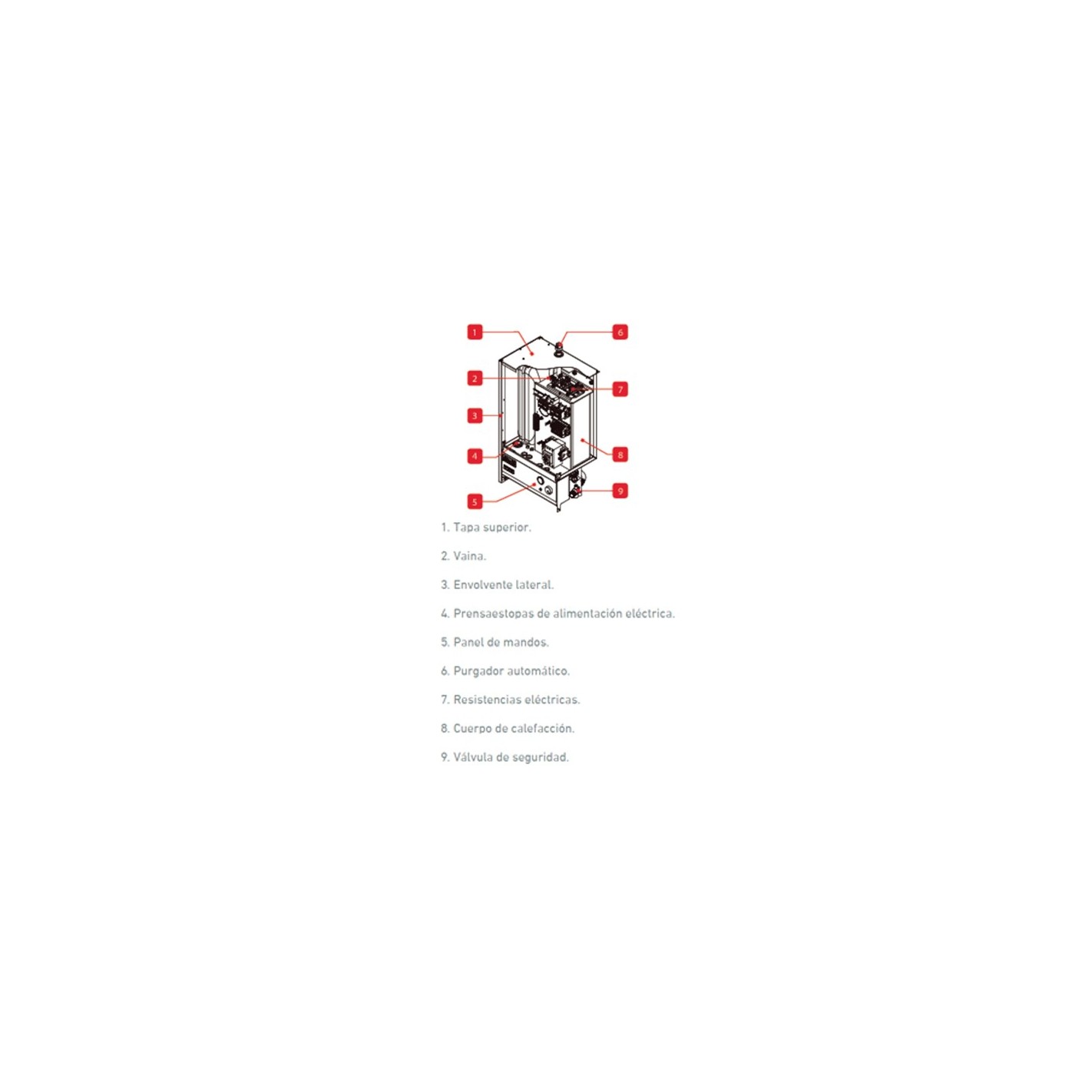

Lleva un bloque de resistencias desmontables que han sido fabricadas en acero inoxidable Incoloy 800qeu garantiza gran resistencia a la corrosión y mayor duración de la caldera. Estos elementos desmontables se fijan a la parte superior del cuerpo de la caldera con prensaestopa.
La caldera modula a demanda de la calefacción.
En las potencias a partir de 15 kW se puede añadir Kits para el funcionamiento de la caldera mixta, agua y calefacción. Hay dos tipos de kits, uno para producir agua caliente instantánea y un kit de segundo circuito para interacumulador a distancia. Estos dos kits son opcionales.
Se entrega lista para la instalación con el siguiente equipamiento:

• Un vaso de expansión de 10 litros
• Un termómetro con pequeñas medidas  que hace una lectura directa de la temperatura y de la presión del circuito de calefacción de la caldera.
• La válvula de seguridad en la parte inferior de la caldera. En el caso de que la  presión de la instalación supere los 3 bares, la válvula se abre evacuando el agua al desagüe para evitar mayores daños por sobrepresión.
• Presostato de falta de agua, si la presión baja de los 0,5 bares el presostato bloquea la caldera hasta que la presión vuelve a superar los 0,8 bares. Para rellenar de agua y subir la presión hay que dasactivar la caldrera con el botón ON/OFF.  El dispositivo también bloquea la caldera en caso de falta de agua por cualquier otro motivo. La presiión de la caldera ha de estar a 1 bar y se ha de controlar por el usario final periódicamente.
• Un circulador
• Un purgador automático de aire para que la instalación no tenga  bolsas de aire.
• Bomba electrónica de calefacción.

La caldera protege el circuito de control con un disyuntor de circuito magnetotérmico.  Los disyuntores magnetotérmicos protegen creando un campo magnético que abre los polos para interrumpir el circuito en el caso de sobrecargs de electricidad o cortocircuitos para evitar mayores daños en la cladera. Con un simple rearme la caldera vuelve a funcionar.

En el panel de mandos encontraremos los siguientes elementos:

• Interruptor general: El interruptor permite arrancar o parar la caldera.
• Interruptores de selección de potencia: Hay dos interruptores para seleccionar la potencia que se desea. Cuando se pulsa sólo el primer interruptor, la caldera funciona al primer nivel que esun poco más de la mitad de la potencia. Para que la caldera funcione al máximo de potenca han de estar los dos interruptores accionados.
• Si se desea un regulador climático el panel tiene un espacio para la colocación del regulador. La opción
• Termómetro: Nos da la lectura directa de la temperatura y de presión del circuito primario de la caldera.
• Luz indicadora: La luz se enciende cuando el termostato de seguridad se activa o cuando la presión del agua de la caldera es insuficiente.
• Termostato de seguridad de rearme manual: En el caso de que la temperatura de la caldera rebase los 103ºC se activa y la luz indicadora se enciende. Para volver a encender la caldera primero ha de descender la temperatura por debajo de los 60ºC y luego pulsar la tecla de rearme.
• Termostato de ajuste: Con él ajustamos la temperatura de la caldera. Lleva 5 posiciones; 1-15ªC, 2-30ªC,3-45ºC,4-60ºC,5-80ºC.

La instalación de la caldera es mural y se fija a la pared (no ha de ser inflamable la pared). Se perforan dos agujeros de unos 75mm de profundidad, se ajusta la fijación mural con ayuda de los tacos suministrados y se coloca la caldera en la fijación mural.

Las ventajas de una caldera eléctrica son su simpiicidad de instalación, ya que no requiere ni ventilación, ni chimenea, ni alimentación de combustible, simplemente ha de enchufarse a la corriente eléctrica. No requiere mantenimiento. Nos da el confort de cualquier calefacción por agua y su funcionamiento es silencioso. Se pueden conectar a intalaciones por suelo radiante.


Con respecto a las conexiones eléctricas, la caldera ha de estar conectada siempre a tierra, y las conexiones han de llevarse a cabo por un especialista y cumplir con las normas vigentes locales.

Dimensionado de los cables de alimentación:

Los cables de alimentación se  dimensionan en función del tipo y el calibre del fusible; este último debe elegirse adecuadamente con anterioridad en función de la corriente nominal de la caldera. La corriente admisible de una conducción eléctrica està en función de varios factores como son:la temperatura ambiente, de la sección y longitud de los conductores, del aislamiento de los conductores, de la composición de las ramificaciones, del modo de colocación y del entorno de las canalizaciones, obtendremos la corriente admisible de una conducción eléctrica.
Los valores mostrados a continuación  se ofrecen a título indicativo para una temperatura ambiente de 30°C y una longitud máxima de 5 metros. En cualquier caso, la instalación debe cumplir las normas vigentes.

 Ficha técnica de la caldera eléctrica ACV E-Tech 22W:

• Potencia útil máxima (80/60ºC): 21,6 kW
• Potencia útil mínima (80/60ºC): 14,4 kW.
• Calificación energética: D
• Conexión de calefacción: 3/4" de diámetro.
• Voltaje: 3x400(+N)V.
• Protección eléctrica:  IP 43
• Número de resistencias calefactoras: 5x2.
• Potencia resistencia eléctrica: 2,4kw
• Capacidad del vaso de expansión: 10 litros.
• Temperatura máxima de trabajo: 85ºC.
• Presión máxima de calefacción: 3 bares.
• Presión mínima de uso: 0,8 bares.
• Capacidad (primario): 13 litros.
• Pérdida de carga: 45 mbar.

Información de agua caliente si se compra el kit de ACS instántaneo:

• Caudal AT:25ºC: 12 l/min.
• Caudal AT:35ºC: 8,80 l/min.
• Entrada ACS: 10ºC
• Régimen de calefacción: 80ºC


En el caso de comprar el Kit de sanitaria para la producción de agua se puede acoplar un acumulador de agua caliente sanitaria Smart.

MEDIDAS

Datos de medidas sin conexiones. Peso en vacío.

Alto: 763 mm

Ancho: 442 mm

Fondo: 332 mm

Peso: 45kg

Garantía:

•  ACV España, S.A. de acuerdo con la legislación vigente (RDL 1/2007 del 16 de noviembre) responde ante el usuario de las no conformidades de sus productos manifestadas durante los seis primeros meses, a contar desde la fecha de adquisición, sustituyendo las piezas defectuosas y corriendo con los gastos de intervención.
• Si la no conformidad del producto se manifestara en los dos primeros años de funcionamiento, siempre a contar desde la fecha de adquisición y fuera del periodo de garantía total de seis meses establecida en el párrafo anterior, ACV suministraría sin cargo las piezas defectuosas necesarias para la reparación.
• El periodo de garantía comenzará a partir de la fecha de adquisición del producto ACV.
