Características de la caldera eléctrica ACV  E-Tech W09 mono.Sólo calefacción

La caldera eléctrica ACV E-Tech es una caldera para sólo calefacción con potencia ajustable a máxima 8,4 kw o a mínima de5,6 kW. Estas dos etapas de modulación de la caldera es a demanda de la calefacción. El cuerpo de calefacción es de acero de gran grosor. Lleva un bloque de resistencias desmontables fabricadas en acero inoxidable Incoloy 800 garantizando una gran resistencia a la corrosión y una mayor duración de la caldera. Estos elementos desmontables se fijan a la parte superior del cuerpo de la caldera con prensaestopa.
Se entrega lista para la instalación con el siguiente equipamiento:

• Un vaso de expansión de 10 litros
• Un termómetro con pequeñas medidas  que hace una lectura directra de la temperatura y la presión del circuito de calefacción de la caldera.
• Una válvula de seguridad en la parte inferior de la caldera. Si la presión de la instalación supera los 3 bares, la válvula se abre evacuando el agua al desagüe para evitar mayores daños por sobrepresión.
• Presostato de falta de agua, en caso de que la presión baje de los 0,5 bares el presostato bloquea la caldera hasta que la presión vuelve a superar los 0,8 bares. Para rellenar de agua y subir la presión hay que dasactivar la caldrera con el botón ON/OFF.  El dispositivo también bloquea la caldera en caso de falta de agua por cualquier otro motivo. La presiión de la caldera ha de estar a 1 bar y se ha de controlar por el usario final periódicamente.
• Un circulador
• Un purgador automático de aire para que la instalación esté siempre sin bolsas de aire.
• Bomba electrónica de calefacción.

La caldera protege el circuito de control con un disyuntor de circuito magnetotérmico. Estos disyuntores son unos dispositivos de proteccción que interrumpen el circuito con un campo magnétio abriendo los polos  cuando hay una sobrecarga de electricidad o se produce un cortocicuito evitando mayores daños a la caldera. Con un simple rearme la caldera vuelve a funcionar.

En el panel de mandos encontraremos los siguientes elementos:

• Interruptor general: El interruptor permite arrancar o parar la caldera.
• Interruptores de selección de potencia: Hay dos interruptores para seleccionar la potencia que se desea. Cuando se pulsa sólo el primer interruptor, la caldera funciona al primer nivel que esun poco más de la mitad de la potencia. Para que la caldera funcione al máximo de potenca han de estar los dos interruptores accionados.
• Si se desea un regulador climático el panel tiene un espacio para la colocación del regulador.
• Termómetro: Nos da la lectura directa de la temperatura y de presión del circuito primario de la caldera.
• Luz indicadora: La luz se enciende cuando el termostato de seguridad se activa o cuando la presión del agua de la caldera es insuficiente.
• Termostato de seguridad de rearme manual: En el caso de que la temperatura de la caldera rebase los 103ºC se activa y la luz indicadora se enciende. Para volver a encender la caldera primero ha de descender la temperatura por debajo de los 60ºC y luego pulsar la tecla de rearme.
• Termostato de ajuste: Con él ajustamos la temperatura de la caldera. Lleva 5 posiciones; 1-15ªC, 2-30ªC,3-45ºC,4-60ºC,5-80ºC.

Las ventajas de una caldera eléctrica son su simpiicidad de instalación, ya que no requiere ni ventilación, ni chimenea, ni alimentación de combustible, simplemente ha de enchufarse a la corriente eléctrica. No requiere mantenimiento. Nos da el confort de caulquier calefacción por agua y su funcionamiento es silencioso. Se pueden conectar a intalaciones por suelo radiante.

La caldera se fija a la pared. Ësta no ha de ser inflamable. Se perforan dos agujeros de unos 75mm de profundidad, se ajusta la fijación mural con ayuda de los tacos suministrados y se coloca la caldera en la fijación mural.

Con respecto a las conexiones eléctricas, la caldera ha de estar conectada siempre a tierra, y las conexiones han de llevarse a cabo por un especialista y cumplir con las normas vigentes locales.

Esquema de la caldera

Dimensionado de los cables de alimentación:

Los cables de alimentación se  dimensionan en función del tipo y el calibre del fusible; este último debe elegirse adecuadamente con anterioridad en función de la corriente nominal de la caldera. La corriente admisible de una conducción eléctrica està En función de varios factores como son:la temperatura ambiente, de la sección y longitud de los conductores, del aislamiento de los conductores, de la composición de las ramificaciones, del modo de colocación y del entorno de las canalizaciones, obtendremos la corriente admisible de una conducción eléctrica.
Los valores mostrados a continuación  se ofrecen a título indicativo para una temperatura ambiente de 30°C y una longitud máxima de 5 metros. En cualquier caso, la instalación debe cumplir las normas vigentes.
Sección nominal                       Intensidad nominal del disyuntor

       1,5 mm                                             16 A
       2,5 mm                                             25 A
       4 mm                                                32 A
       6 mm                                                40 A
       10 mm                                               63 A
       16 mm                                               80 A

 Ficha técnica de la caldera eléctrica ACV E-Tech 09W:

• Potencia útil máxima (80/60ºC): 8,4 kW
• Potencia útil mínima (80/60ºC): 5,6 kW.
• Calificación energética: D
• Conexión de calefacción: 3/4" de diámetro.
• Voltaje: 1x230V.
• Frecuencia: 50/60 Hz
• Protección eléctrica:  IP 43
• Número de resistencias calefactoras: 3.
• Potencia resistencia eléctrica:2x 1,4kw
• Capacidad del vaso de expansión: 10 litros.
• Temperatura máxima de trabajo: 85ºC.
• Presión máxima de calefacción: 3 bares.
• Presión mínima de uso: 0,8 bares.
• Capacidad (primario): 13 litros.
• Pérdida de carga: 10 mbar.
• Requisito de suministro eléctrico: 36A
• Conexión de calefacción 3/4"

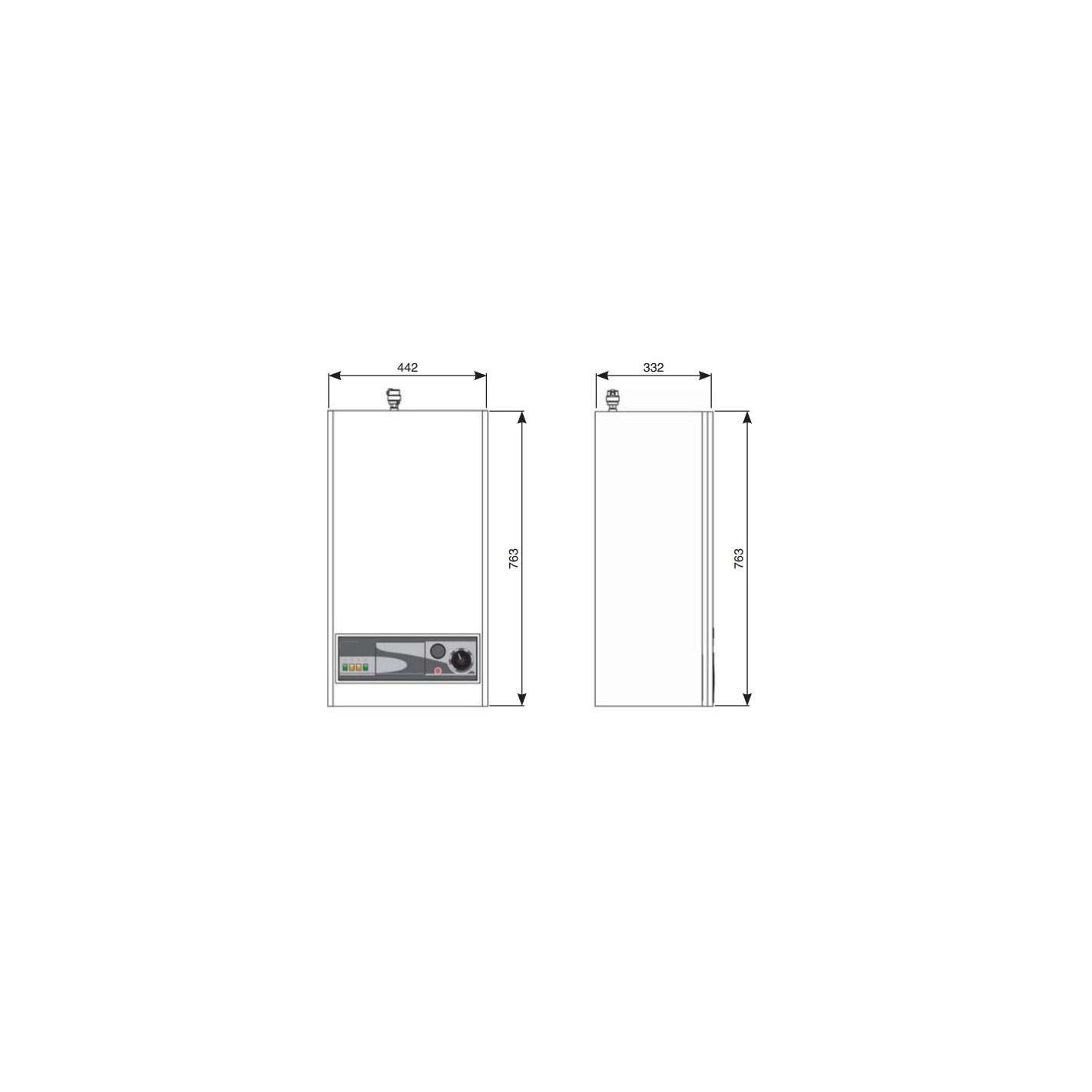

MEDIDAS:

 Datos de medidas sin conexiones

•  Alto:     763   mm         Ancho:   442   mm     Fondo:   332  mm
•  Peso en vacío: 45kg

 Documentación:

manual de instalación y uso

Garantía:

•  ACV España, S.A. de acuerdo con la legislación vigente (RDL 1/2007 del 16 de noviembre) responde ante el usuario de las no conformidades de sus productos manifestadas durante los seis primeros meses, a contar desde la fecha de adquisición, sustituyendo las piezas defectuosas y corriendo con los gastos de intervención.
• Si la no conformidad del producto se manifestara en los dos primeros años de funcionamiento, siempre a contar desde la fecha de adquisición y fuera del periodo de garantía total de seis meses establecida en el párrafo anterior, ACV suministraría sin cargo las piezas defectuosas necesarias para la reparación.
• El periodo de garantía comenzará a partir de la fecha de adquisición del producto ACV.
